【概述】
這是“當今第一臺”超強功能的全自動物位控制器。由于使用了自行設計的特殊芯片，第一次實現了進料一次便能完成標定的簡易操作；第一次實現了不用外接電路，由控制器內 設的控制開關直接把物位自動控制在設定范圍；第一次實現了物位自動控制與異常超高/低限報警的全兼容，充分體現了我公司與時俱進的精神和能力。它適用于所有物位的自動控制，特別適用于自動給/排水。
【主要技術指標】
● 工作電源：AC220V±10% 或 DC24V 用戶可選其一
●功耗：<3W
●動作延時：<2秒
●儀表工作環境溫度：-20~45℃
●探極工作（介質）溫度：
●普通型： -20~60℃
●中溫型： -40~200℃
●高溫型： -40~800℃
●介質壓力： 壓力型： ≤3MPa （其余型號為常壓）
●防護等級：IP65
●輸出方式： 一組繼電器常開常閉控制輸出；
一組繼電器常開超高報警輸出；
一組繼電器常閉超低報警輸出。
?。ㄓ|點容量AC250V， 0.5A；DC28V，0.5A；電阻負載，
如需帶大負載，應接中間繼電器）
【外型尺寸（普通型棒式探極）】
【端子板元件分布及其功能】
1--電源指示燈（DE.紅色）
2--運行/標定狀態指示燈（DY.綠色），標定狀態時熄，運行狀態時亮，出廠時熄。
3--空倉標定指示燈（DL.綠色），閃亮表示未進行空倉標定，長亮表示已完成空倉標定。
4--滿倉標定指示燈（DH.綠色），閃亮表示未進行滿倉標定，長亮表示已完成滿倉標定。
5--空倉鍵（ML） 6--滿倉鍵（MH）
7--清除鍵（MO），與空倉、滿倉鍵配合使用。同時按下本鍵和“空倉鍵”至
“空倉標定指示燈” 閃亮，清除原空倉標定數據；同時按下本鍵和“滿倉鍵”至
“滿倉標定指示燈”閃亮，清除 原滿倉標定數據。
8--超低報警燈（DB，紅色） 9--控制指示燈(DK，紅色) 10--超高報警燈（DA，紅色）
11--超高報警選擇器。由左至右有60%、70%、80%、90%、100%五個點可選擇，
出廠時置于90%處。想改變時，可拔下長方型短路器，改插其他位置即可。
12--控制高位選擇器。由左至右有60%、70%、80%、90%、100%五個點可選擇，
出廠時置于80%處。想改變時，可拔下長方型短路器，改插其他位置即可。
13--控制低位選擇器。由左至右有0%、10%、20%、30%、40%五個點可選擇，
出廠時置于20%處。想改變時，可拔下長方型短路器，改插其他位置即可。
14--超低報警選擇器。由左至右有0%、10%、20%、30%、40%五個點可選擇，
出廠時置于10%處。想改變時，可拔下長方型短路器，改插其他位置即可。
附注：上述四個選擇器所選數值，一般應?。撼邎缶担究刂聘呶恢担究刂?br/>低位值＞超低報警值
15--接線端子

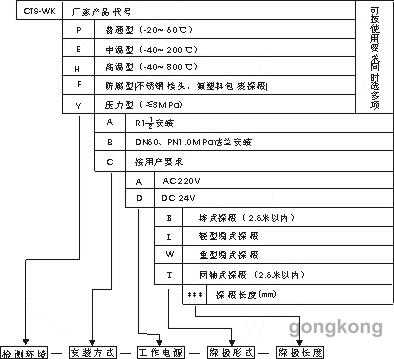

【型號含義】
【選型注意事項】
1. 本物位控制器探極長度可根據現場需要選擇，應稍短于料倉高度；小于2.5米時應選用棒式探極，超過此長度應選用纜式探極。測量固體物料并且探極長度超過3.5米時應選用重型纜式探極，液體物料可用輕型纜式探極。
2. 固體物料并且是非金屬料倉或物料介電常數≤1.8時需加輔助探極；液體物料并且是非金屬料倉或料槽和其它非規則料倉應選用同軸探極。
3. 高溫型檢測的物料須不導電。
4. 我公司提供選型咨詢服務；特殊情況可按用戶要求供貨。
